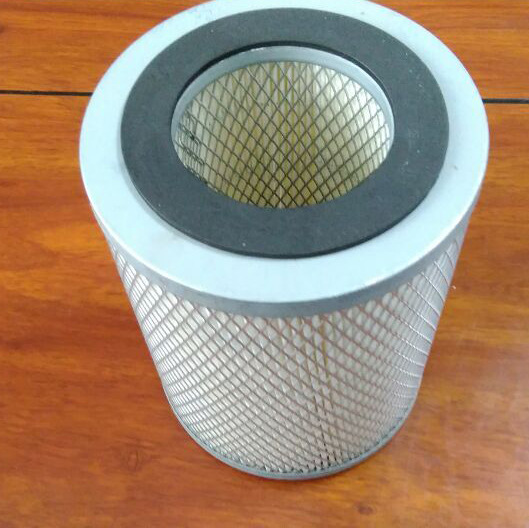

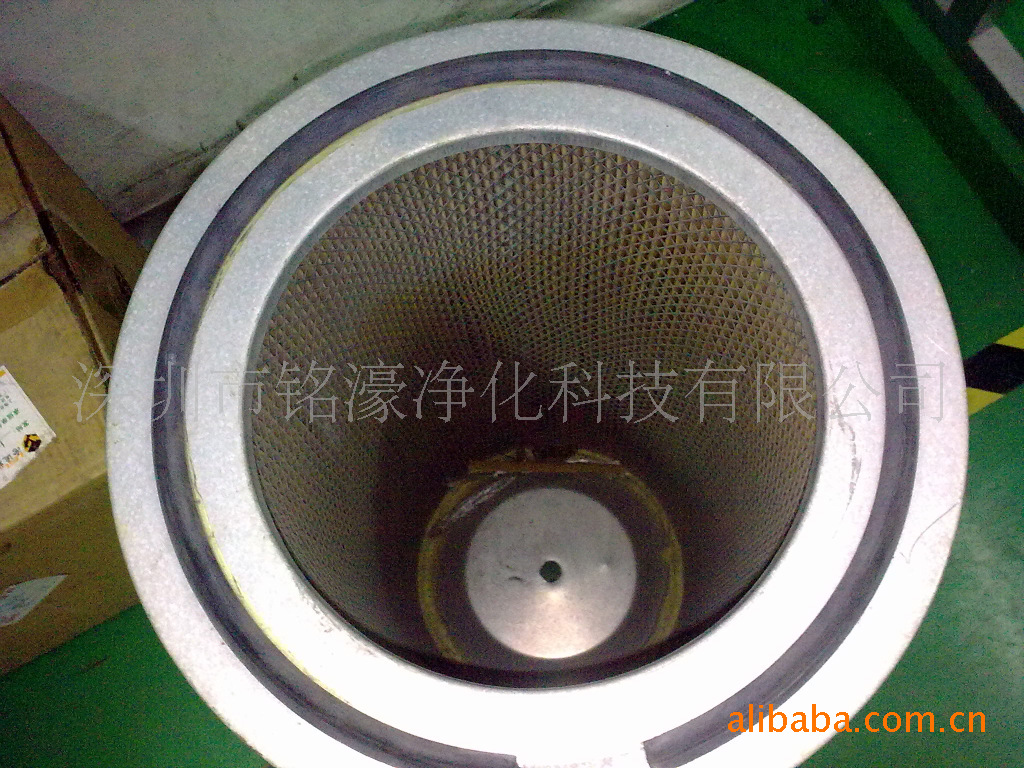

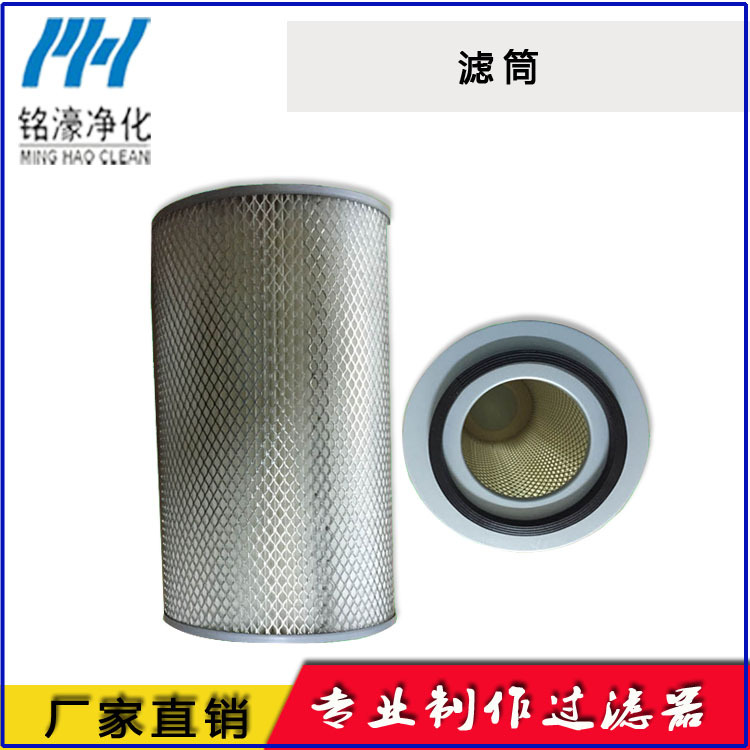

工廠生產 空氣濾筒 空壓機濾筒 粉塵過濾筒 濾清器 設備濾筒
濾筒除塵器結構原理，濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋式除塵器的結構。
濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。
濾筒除塵器具有技術先進，占地面積小，除塵效率高，節能效果顯著，節約基建投資、維修方便及使用壽命長等眾多優點而被廣泛運用于建材、電力、輕工、冶金、化工、煙草、造船等行業中。
本設備在系統主風機的作用下，含塵氣體從除塵器上部的進風口進入除塵器底部的氣箱內進行含塵氣體的預處理，然后從底部進入到上箱體的各除塵室內;粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵吸附在濾料的外表面上，過濾后的干凈氣體透過濾筒進入上箱體的凈氣室由排氣管經風機匯集至出風口排出。
隨著過濾工況持續，積聚在濾筒外表面上的粉塵將越積越多，相應就會增加設備的運行阻力，阻力隨濾料表面粉塵層厚度的增加而增大。為了保證系統的正常運行，除塵器阻力的上限應維持在1400～1600Pa 范圍內，當超過此限定范圍，應由PLC脈沖自動控制器通過定阻或定時發出指令進行清灰。
該濾筒除塵器的清灰過程是脈沖控制儀控制脈沖閥的啟閉。當脈沖閥開啟時，氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔噴射出一股高速、高壓的引射氣流，從而形成一股相當于引射氣流體積1～2倍的誘導缺陷流，一同進入濾筒內，使濾筒內出現瞬間正壓并產生鼓脹和微動;沉積在濾料上的粉塵脫落，掉入灰斗內，灰斗內的粉塵通過卸灰閥，連續排出。如此逐序循環清灰，此清灰方式不但徹底、還避免了噴吹清灰產生的粉塵二次吸附。
濾筒式除塵器的阻力隨濾袋表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制電磁脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。
深圳市銘濠凈化科技有限公司(簡稱：銘濠凈化)是一家專業從事空氣過濾器及凈化設備研發、設計、制造、安裝、銷售于一體的公司。該公司擁有自已的生產廠房及配套設施，主要生產經營各類初、中、高效空氣過濾器及風淋室、傳遞窗、送風口、工作臺、層流罩(FFU)等各種空氣凈化設備。重點服務于半導體電子、微電子、光學電子、精密儀器、生物醫藥、食品加工、航天航空、機械化工、噴涂等諸多領域。
